ФОРУМ AUDI 100 & 200

Моменты затяжки в кгс.м
ГБЦ
1-ый приём - 4.0
2-ой приём - 6.0
3-ий приём - довернуть на 180 градусов (я делаю 3-ий приём в два этапа - 2 раза по 90 градусов)
Гайки шпилек корпусов подшипников распредвала - 2.0
Бугели шатунов - 5.0
Коренные подшипники - 6.5
Шкив коленвала - 35
Шкив распредвала - 8.0
Клапанная крышка - 1.0
Лапы двигателя - 4.5
Масляный насос - длинные болты - 2.0, короткие болты - 1.0

Стаканы форсунок и крепление коллекторов - от руки. Никогда и нигде не видел данные по затяжке этих узлов.

Моменты затяжки двигателя
Крышка клапана (комплект) 10 Nm
Подшипник распределительного вала 20 Nm
Приводная шестерня распределительного вала 100 Nm
Натяжной ролик агрегатного ремня 25 Nm

Натяжной ролик зубчатого ремня
на блоке цилиндров двигателя, гайка(и), натяжной ролик 10 Nm
Натяжное приспособление для зубчатого ремня
винт(ы), натяжной ролик 25 Nm
Нижний кожух зубчатого ремня
M6 10 Nm M8 20 Nm гайка(и) 10 Nm

Болты крепления головки блока цилиндров
Ступень 01 40 Nm Использовать новый винт(ы). Ступень 02 60 Nm Ступень 03 90° Ступень 04 90°
Впускной коллектор 25 Nm
Выпускной коллектор 30 Nm Заменить гайки.
Свечи зажигания 30 Nm
Свечи накаливания 30 Nm
Датчик детонации 20 Nm
Датчик положения коленвала 10 Nm

Виброгаситель
Класс прочности 8.8 25 Nm Класс прочности 10.9 40 Nm

Ременный шкив коленчатого вала
Класс прочности 8.8, M8 25 Nm Класс прочности 10.9, M8 40 Nm

Центральный винт коленчатого вала 90 Nm + 90° Использовать новый винт(ы).

Ведущий диск сцепления 22 Nm Постепенно затянуть винты крест-накрест.

Ведомый диск 60 Nm + 90° Использовать новый винт(ы).

Маховик 60 Nm + 90° Использовать новый винт(ы).

Винт(ы) спуска масла 30 Nm
Масляный картер 20 Nm

Шатунный подшипникСтупень 01 30 Nm + 90°

Коренной подшипник 65 Nm + 90° Использовать новый винт(ы).

Стопор против проворачивания M8 20 Nm M10 40 Nm

Кислородный датчик 55 Nm

Генератор
поддерживающая скоба, винт(ы) 25 Nm зажимной винт, натяжной(ые) винт(ы) 25 Nm винт(ы), снизу 35 Nm
Насос усилителя рулевого управления
натяжной(ые) винт(ы) 25 Nm Моменты затяжки на передней ходовой части
Рулевая передача 25 Nm
Крепление колеса 120 Nm

Ступица/подшипник ступицы переднего колеса
Ступень 01 200 Nm Ступень 02 90°
Головка поперечной рулевой тяги на поворотном кулаке 50 Nm

Подвеска переднего моста
> Моменты затяжки тормоза
Суппорт дискового тормоза передних колёс 25 Nm
Суппорт дискового тормоза задних колёс 35 Nm
Кронштейн суппорта дискового тормоза задних колёс 60 Nm
Кронштейн суппорта дискового тормоза передних колёс 125 Nm Моменты затяжки для коробки передач

Главный цилиндр сцепления
Шестигранный торцевой ключ 20 Nm Использовать новый винт(ы). болт(ы) с шестигранной(ыми) головкой(ами) 25 Nm Использовать предохранительные средства.
Шток переключения передач 20 Nm Использовать новый винт(ы).

Выжимной цилиндр
Шестигранный торцевой ключ 20 Nm Использовать новый винт(ы). болт(ы) с шестигранной(ыми) головкой(ами) 25 Nm Применять приспособления против отвинчивания.
Фланцевое соединение коробки передач с двигателем M8 20 Nm M10 45 Nm M12 65 Nm
Держатель коробки перемены передач 40 Nm
Подшипник коробки перемены передач 40 Nm
Кронштейн коробки перемены передач 40 Nm
Поперечная опорная балка - коробки переключения передач 25 Nm
Карданный вал M8 40 Nm M10 77 Nm
Теплозащитный экран карданного вала 23 Nm Моменты затяжки на задней ходовой части

Подвеска заднего моста >
Крепление колеса 120 Nm
Ступица/подшипник ступицы заднего колеса
Ступень 01 200 Nm Ступень 02 90°

Таблицы моментов затяжки резьбовых соединений Audi 80

Каждый двигатель внутреннего сгорания, за исключением двигателя Стирлинга, имеет ГБЦ. Она служит для размещения в ней газораспределительной системы: клапанов, распределительного вала и его привода.

Головка блока цилиндров представляет собой алюминиевую деталь с множеством отверстий для установки впускных и выпускных клапанов, каналов, формирующих рубашку охлаждения двигателя. В зависимости от количества цилиндров и типа двигателя, ГБЦ может иметь один или два распределительных вала.

Также в головке находятся каналы для смазки ГРМ.

В верхней части находятся отверстия для свечей зажигания у бензиновых двигателей и отверстия для форсунок у дизельных.

Последствия неправильной сборки

Крепится головка к блоку цилиндров при помощи стальных болтов или шпилек, вкрученных в блок. Известно, что у стали и алюминия разные значения температурного расширения. При нагреве алюминий больше увеличивается в объеме, чем сталь, поэтому при затяжке головки блока цилиндров нужно учитывать этот момент. То есть, если при нагреве двигателя головка расширится, а крепеж будет препятствовать расширению, то в ГБЦ могут образовываться микротрещины. Они впоследствии приведут к выходу из строя всего двигателя.

Например, через трещины в камеру сгорания может попадать охлаждающая жидкость. Или трещина в каналах системы смазки приведет к тому, что система клапанов будет работать в режиме «масляного голодания». Также несоблюдение момента затяжки головки блока цилиндров приводит к зажиманию распредвала и износу его постели.

Момент затяжки деталей узлов задней подвески

Деталь	Резьба	Момент затяжки, Hм (кгсм)
Гайка крепления нижнего конца амортизатора	М10х1,25	50–61,7 (5,1–6,3)
Гайка крепления рычага задней подвески	М10х1,25	50–61,7 (5,1–6,3)
Гайка крепления левого кронштейна рычага подвески	М10х1,25	27,4–34 (2,8–3,5)
Гайка крепления штока амортизатора	М10х1,25	50–61,7 (5,1–6,3)
Гайка крепления колеса	М12х1,25	77,5–96,1 (7,9–9,8)
Болт крепления оси колеса к рычагу подвески	М10х1,25	42,1–52 (4,29–5,3)

Устройство задней подвески Ауди 80 (1986-1991):

1 — гайка, 100 Нм; 2 — сайлент-блок; 3 — гайка, 80 Нм; 4 — трос ручного тормоза; 5 — сайлент-блок; 6 — поперечная штанга; 7 — тело задней подвески; 8 — пружины регулятора силы торможения; 9 — гайка, 20 Нм; 10 — амортизационная стойка; 11 — гайка, 60 Нм; 12 — гайка, 90 Нм.

Как правильно собирать ГБЦ

Для сборки головки понадобятся:

Новая прокладка.
Динамометрический ключ с головкой. Шкала ключа, показывающая момент затягивания, может быть как в Ньютонах, так и в килограммах. Поэтому нужно помнить, что один килограмм равен примерно десяти Ньютонам.
Моторное масло. Оно необходимо для смазки болтов перед установкой.

Перед началом работы нужно проверить новую прокладку на предмет разрывов, а также точного соответствия отверстий с теми, что в двигателе. Затем, если ГБЦ после ремонта, нужно проверить ее на соответствие прилегающей к двигателю стороны. Для этого головку прикладывают к ровной чугунной плите и смотрят, нет ли зазоров между плитой и прилегающей поверхностью.

После этого прокладка укладывается на верхнюю плоскость блока цилиндров. Сверху на нее устанавливается ГБЦ. Затем можно приступать к затяжке головки блока цилиндров. Перед началом работы не забудьте смазать моторным маслом болты.

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ. Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой;
Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно.
Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Особенности установки ГБЦ

Можно выделить отличия при работе с двигателями, у которых разное количество цилиндров. Порядок затяжки головки блока цилиндров будет тоже разный. Но принцип соблюдается один и тот же. Он заключается в том, что болты затягиваются от центра к периферии головки. Это нужно для того чтобы при затягивании возникающие напряжения уходили от центра за пределы, а не наоборот. Это позволит сохранить герметичность прокладки и снизить напряжение металла в процессе эксплуатации двигателя.

Момент затягивания контролируется при помощи динамометрического ключа.

Он представляет собой вороток с длинной гибкой рукояткой. На его ручке имеется стрелка, которая отклоняется в момент прикладывания усилия. Стрелка указывает на шкалу, которая зафиксирована неподвижно. Есть также электронный вариант динамометрического ключа. Он надежнее и показывает усилие более точно.

После установки головки нужно все крепежные болты наживить в отверстиях блока. Закручиваете их рукой, насколько это возможно. Сразу применять ключ не нужно. Это может привести к тому, что болт пойдет не по резьбе, после чего придется восстанавливать резьбу на блоке цилиндров.

Виды ключей для правильной затяжки резьбовых соединений

Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:

неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
срыв ниток резьбы;
механическое разрушение тела болта;
проворачивание граней у гайки или головки болта;
разрушение гравёрных шайб.

Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.

Какое усилие нужно прикладывать

Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.

По способу регулирования и индикации динамометрические ключи делятся на следующие категории:

Фотогалерея: виды динамометрических ключей

Общие правила затяжки креплений головки блока

У головок разных моделей двигателей параметры порядка и момента затяжки ГБЦ сильно отличаются друг от друга. Но есть общий набор универсальных правил, которые подойдут ко всем типам моторов:

Затяжка головки блока ведётся согласно схеме, разработанной производителем двигателя.
Момент затяжки болтов крепления или гаек также определён производителем и отражён в инструкции по эксплуатации этого легкового автомобиля.
Затяжка ведётся исправным и калиброванным динамометрическим ключом.
Болты крепления или шпильки с гайками используются в идеальном состоянии без повреждения резьбы и тела болта или шпильки. Резьба должна быть чистой, без зазубрин и заусенцев.
Свою специфику имеют болты для затяжки головки блока типа TTY. У них указывается не момент силы, а установочный градус. Нужные сведения содержатся в инструкции по эксплуатации силового агрегата.
В глухих отверстиях в блоке под болты ничего не должно находиться. Маслом следует поливать резьбу болта, а заливать смазку в «слепое» гнездо не рекомендуется.
Перед использованием болтов следует произвести контрольную проверку их состояния. Если при воздействии на болт моментом в 20 кГм момент текучести не достигается — его нужно менять. Причина — повышенная прочность. Если наблюдается, что момент затяжки начал уменьшаться при нагрузке — это сигнал о начале разрушения болта. Его обязательно нужно менять.
Прокладку головки блока для замены нужно покупать только оригинальную, потому что она не даёт усадки.

Как сделать динамометрический ключ своими руками

Чтобы самостоятельно смастерить необходимый всем механикам инструмент, нужно знать его устройство. В принципе, конструкция динамометрического ключа проста. Это накидной ключ или четырёхгранник под головку с воротком, в который встроен динамометр.

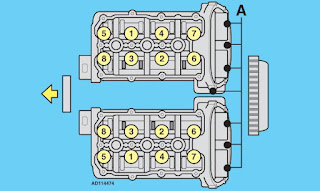

Работаем по схеме

Затем, используя схему, затягиваете головку. Самые распространенные двигатели с четырьмя цилиндрами имеют похожую схему. Например, рассмотрим порядок затяжки головки блока цилиндров ВАЗ-2106. Болты закручиваются в два этапа. Первым этапом идет предварительное затягивание с усилием 35-41 Н/м. Затем болты протягиваются по второму кругу. Окончательный момент затяжки головки блока цилиндров ВАЗ-2106 составляет 105-115 Н/м.

Сначала затягиваются два средних болта, которые на схеме обозначены цифрами 1 и 2. Затем болт слева от центра и по диагонали напротив, обозначены цифрами 3 и 5. После этого затягиваются в зеркальном отражении болты 4 и 6. Затем идут крайние болты 7 и 8, за ними на противоположном крае 9 и 10.

Модели двигателей с четырьмя цилиндрами имеют десять болтов. Но не у всех схема затяжки будет такая же. Бывают варианты, когда после двух центральных болтов затягиваются попарно два нижних или верхних, а не по диагонали, как в случае выше. Нужно заметить, что схемы затяжки головки блока цилиндров у ВАЗ-2106 и ВАЗ-2108 разные. Поэтому сначала нужно изучить схему для конкретного двигателя.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Распространенные ошибки при монтаже ГБЦ

В ремонте техники никогда нельзя пренебрегать моментами затягивания резьбовых соединений. Закручивание “от руки” или “на глаз” приводит или к недостаточному или избыточному усилию фиксации детали. Если это сборочная единица, такая как головка блока цилиндров, то халатный подход неминуемо приведет к поломке, и, возможно, к более дорогостоящему ремонту. Недостаточная затяжка вызовет прорыв выхлопных газов в рубашку охлаждения. А избыточная может привести либо к нарушению резьбового соединения в блоке цилиндров, либо чрезмерно зажмет распределительные валы.

Следующей ошибкой может быть использование неправильного инструмента или болтов, которые не предназначены для данного соединения. Обычно эти болты имеют специфическую мелкозубую резьбу. Поэтому, если их заменить на другие, можно повредить резьбу в блоке цилиндров. Кроме того, «родные» болты имеют высокую твердость вследствие термообработки. Это сделано, чтобы в процессе эксплуатации резьба не вытягивалась и между головкой и блоком не увеличивался зазор.

Неправильно подобранный инструмент может стереть грани крепежных болтов и это приведет к недостаточному усилию затягивания или к проблемам с последующим отворачиванием.

Момент затяжки двигатель ауди аан

Внимание! Техцентр Бисмарк-Авто предлагает одну из самых низких цен в Москве на устранение повышенного расхода масла (масложора) на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI Фольксваген, Ауди, Шкода, СЕАТ:

1. Замена поршневой под ключ на поршни немецкой фирмы Kolbenschmidt (запчасти + работа) обойдется вам в 115 тыс. рублей, до объёма 2.0 включительно.

2. Модернизация поршневой группы под ключ с установкой немецких модернизированных поршней (работа + запчасти) стоит 103 тыс. руб.

Мы предлагаем два варианта решения традиционной для этих моторов проблемы повышенного расхода масла:
1. Замена поршневой с использованием модернизированных поршней немецкой фирмы Кольбеншмидт
2. Модернизация поршневой группы
Подробнее об устранении повышенного расхода масла путем модернизации поршневой группы на моторах 1,4, 1,8, 2,0 TSI, TFSI ранее уже высказывал свое авторитетное мнение журнал «За рулем» в своей статье — Масложор: почему моторы VAG подъедают масло
Мы смогли несколько изменить и модернизировать современную конструкцию поршневой группы моторов 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI, внедрив в неё надёжные усиленные поршневые кольца, подобные тем, основательным классическим поршневым кольцам, которые ставились когда-то на двигатели-миллионники Ауди и Фольксваген.
Благодаря технологиям, внедренным мастерами Бисмарк-Авто, на выходе на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI мы получили надежный, доработанный двигатель с ресурсом минимально в 250-300 тыс.км,
Помимо устранения повышенного расхода масла нам удалось добиться некоторого увеличения мощности и снижения расхода топлива за счет улучшения газового замка в поршневой группе, точнее — теперь, за счет модернизации поршневой группы, меньше газов прорывается в картер двигателя, благодаря чему увеличивается мощность и снижается расход топлива.
Более подробно мы рассматривали вопрос модернизации в нашей статье, ознакомиться с которой можно, перейдя по следующий ссылке — Устранение повышенного расхода масла, борьба с масложором на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI на а/м Ауди, Фольксваген, Шкода, СЕАТ. Причины, пути решения и способы устранения: замена поршневой, замена поршневых колец, ремонт и модернизация поршневой группы на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI.

В большей части сервисов за аналогичную услугу по ликвидации повышенного расхода масла запрашивают от 150 до 250 тысяч рублей. Почему наша цена ниже? Тому есть несколько причин :

1) Мы оптимизировали расходную часть нашего сервиса, наши текущие расходы минимальны.
2) У нас работают только серьезные специалисты по ремонту двигателей. Мы обошлись без менеджеров, кладовщиков и доставщиков, и вам не нужно оплачивать их зарплату.
3) Наша стратегия — охват рынка. Для нас в приоритете замена двух поршневых групп за 115, вместо одной за 230.
4) Мы используем новые поршни усовершенствованной конструкции Kolbenshmidt, работы производятся квалифицированным мастерами с техническим образованием.

Маслосъёмные кольца — причина масложора?

Среди множества сервисов и автомехаников давно существует широко распространённое мнение о том, что в съёме масла со стенок цилиндров участвуют только маслосъёмные кольца.
Увы, но это заблуждение.

Клиентов, обратившихся в сервис с так называемым масложором, в принудительном порядке заставляют менять форсунки для охлаждения днища поршня — на те форсунки, которые срабатывают на более высоком давлении, якобы прежние форсунки работают на холостом ходу и заливают маслом поршень изнутри, не давая маслу со стенок цилиндров проходить через отверстия в канавках маслосъёмных колец, якобы создаётся мистическое и загадочное «противодавление».

Однако, эти мастера-теоретики не учитывают множество факторов, таких как, например, многочасовое стояние автомобиля в пробках, когда двигатель работает практически на холостом ходу и поршни, после вмешательства этих горе-теоретиков, не получают должного охлаждения, что, в свою очередь, ведёт к плачевным последствиям и порой заканчивается разрушением поршней, или, так называемым «отпуском», т.е. потерей упругости поршневых колец.

Бытует мнение что маслосъёмное кольцо, и только оно одно, занимается съёмом масла со стенок цилиндров, ну что ж, вполне логично, ведь оно так и называется — маслосъёмное кольцо, хотя неплохо было бы знать, что оно занимается только предварительным съёмом масла, начисто это делает среднее поршневое кольцо, ведь это становится ясно, исходя из его конструкции.

Если специалист в сервисе, в который вы обратились с проблемой масложора, не может объяснить вам, как именно участвует среднее поршневое кольцо в процессе снятия масла, то это серьезный повод задуматься о компетенции мастера, в частности, и техцентра, в целом.

В нашем техцентре Бисмарк-Авто работают специалисты с профильным образованием, обучавшиеся в учебных заведениях при крупнейших автозаводах России, и получивших там серьёзные фундаментальные знания по устройству и ремонту автомобилей, чему есть подтверждающие документы — дипломы государственного образца, которые, в свою очередь, гарантируют системный подход к ремонту вашего автомобиля.

Посмотреть в деталях, как именно мы осуществляем ремонт двигателей Ауди, Фольксваген, Шкода и Порше, вы можете, пройдя по следующим ссылкам:

В этой статье мы рассмотрим порядок действий, строение и особенности замены поршневой группы на моторах 1.8, 2.0 TSI, TFSI, которые идут на автомобили VAG: Ауди, Фольксваген, Шкода, СЕАТ

Проблемы с повышенным расходом масла на моторах 1,2, 1,4, 1,6, 1,8, 2,0 TSI, TFSI на а/м Ауди, Фольксваген, Шкода, СЕАТ начались в начале 2000-х годов, и с тех пор только ленивый не рассуждал о том, каковы же причины масложора и как с ним бороться.

Момент затяжки двигатель ауди аан

После того, как все подготовительные мероприятия проведены, список подлежащих ремонту и замене деталей составлен, инструмент закуплен и доработан, можно приступать к разборке двигателя.

Снять пластмассовую крышку двигателя отвернув четыре пистона
Продуть сжатым воздухом (или пылесосом) все углубления в районе свечей и стыка коллектор-головка блока для того, чтобы скопившийся там песок и другой мусор не попали в цилинды или во впускные каналы головки блока. Так как я головки все равно снимал, то я эту фазу пропустил.
Снять свечные провода
Ослабить хомуты крепления гофрированого воздуховода (рукав воздухозаборника)
на датчике расхода воздуха и на впускном коллекторе. Снять воздуховод.

Осторожно отсоединить патрубки вентиляции картера от головок блока. Патрубки пластмассовые и очень хрупкие, поэтому снимать надо с предельной осторожностью не делая резких движений. Один патрубок я все-таки сломал.
Открутить два болта крепления резонатора воздуха установленного на корпусе дроссельной заслонки. Отсоединить от него патрубки вентиляции картера.
Чуть сдвинуть резонатор воздуха в сторону салона, чтобы он сошел с направляющих и вынуть вверх
открутить и вынуть 10 болтов крепления впускного коллектора. Все десять болтов с внутренним шестигранником H6. Остальные, более мелкие болтики скрепляют вместе верхнюю и нижнюю части коллектора. Если вам не надо его разбирать, то и откручивать эти болтики тоже не надо.

открутить топливные шланги от рампы форсунок. преварительно подложить тряпочку, так как может потечь бензин, если машина недавно заводилась.
отсоединить все вакуумные трубочки, шланги, провод массы, а также тягу газа и круиз-контроля

снять все разъемы с форсунок
снять все электрические разъемы подключающиеся к дроссельной заслонке и впускному коллектору
можно сразу отсоединить два разъема от датчиков температуры на трубе ОЖ, чтобы не мешались.

открутить переднюю часть пластмассовой защиты двигателя. она крепится двумя болтами с внутренним шестигранником к корпусу насоса гидроусилителя
снимаем поликлиновый ремень генератора. для этого 6-гранной головкой на 17 отводим натяжной ролик вправо-вниз, скидываем с него ремень и обратно медленно отпускаем. После этого снимаем ремень полностью. На фотографии помечен шестигранник за который нужно поворачивать ролик.

снимаем натяжной ролик поликлинового ремня, для этого выкручиваем болт с внутренним шестигранником помеченный на фотографии

снимаем пластиковые крышки защиты ГРМ справа и слева. Каждая держится на трех защелках

12-гранным ключем на 24 прокручиваем коленвал по часовой стрелке (если стоять лицом к двигателю) до совпадения метки на шкиве коленвала. Шайбы на зубчатых колесах распредвалов должны при этом располагаться горизонтально на одной линии и “смотреть” друг на друга большими отверстиями.
снимаем гаситель крутильных колебаний. для этого нужно открутить 8 болтиков с внутренним шестигранником. Если прикипели, то шестиграники в болтиках срываются “на раз”, поэтому перед откручиванием я их простукивал, а откручивал рывком. При откручивании коленвал нужно удерживать от проворачивания за центральный болт 12-гранной головкой на 24. Если болты сорвали, то надо будет откручивать радиатор и вбивать вместо шестригранников головки TORX. Если и так не открутятся, то придется откручивать центральный болт (см. ниже). Но у меня все открутилось без проблем.

снимаем пластиковый кожух с меткой, который крепится двумя болтами к корпусу масляного насоса. На второй фотографии отверстия под эти болты помечены красным.

снимаем еще одну защитную крышку, и теперь нам доступен весь механизм ГРМ.
откручиваем натяжной ролик и снимаем ремень ГРМ. Если этот ремень предполагается ставить обратно, то нужно пометить направление движения ремня.
для удобства снятия термостата и помпы, откручиваем и сдергиваем колесо насоса гидроусилителя
откручиваем корпус термостата и помпу. Если будете ставить эту же помпу, то заранее запаситесь новой прокладкой. Я покупал новую помпу, поэтому прокладка шла в комплекте.
снимаем звездочки распредвалов. Для этого фиксируем рапредвалы специальным самодельным приспособлением и откручиваем болты. Усилие нужно довольно большое (порядка 90-100нМ). Болты нужно только сорвать и чуть-чуть открутить на один-два оборота. После этого звездочки можно сдернуть с валов с помощью съемника. Без съемника тут не обойтись, т.к. звездочки сидят на валах очень прочно. Так как я снимал ГБЦ, то звездочки мне удобнее было сдернуть позже, уже на снятой ГБЦ. Но болты крепления звездочек нужно обязательно ослабить пока обе ГБЦ установлены на двигателе и валы можно зафиксировать от проворачивания.

Для проведения дальнейших работ нужно слить ОЖ и масло.

ГБЦ (головки блока цилиндров)

Итак, почти все навесное спереди у нас снято, можно снимать ГБЦ. Сливаем охлаждающую жидкость, если она еще не была слита. Отсоединяем от них все шланги, провода и трубки, в общем все что может помешаться, снимаем крышки. Откручиваем болты головок в строго определенном порядке, чтобы головку не повело

Если в этом нет необходимости, то ни в коем случае не откручивайте выпускные коллекторы от головки, а вынимайте их в сборе, открутив предварительно коллекторы от выпускной трубы/катализатора. Я о таких тонкостях ничего не знал и первым же делом открутил выпусные от головок. В итоге пришлось отдавать оба коллектора в авто-мастерскую для торцевания (выравнивания привалочной поверхности). Дело в том, что если коллектор откручивается от ГБЦ, то его тут-же начинает вести (скручивает) и если установить его без выравнивания привалочной поверхности, то плотного контакта даже через прокладку не будет, а значит будет утечка горячих газов и прогорание прокладки, а затем и головки.

После снятия головок открылась ужасающая картина:

На правой ГБЦ оказалась обломана одна шпилька крепления выпускного коллектора и головку тоже пришлось отдавать на производство для высверливания обломившейся шпильки.

снять пластмассовую защиту поддона двигателя
слить масло, и ОЖ, если это еще не было сделано ранее
отсоединить патрубки ОЖ от масляного теплообменника
открутить все болты нижнего поддона, и все что к нему прикручено тоже открутить. Аккуратно снять поддон, чтобы остатки масла не вылились на голову. Болтики поддона рекомендую собрать в пакетик и надписать.
открутить два болта крепления подрамника, опустить подрамник.
откручиваем болты верхнего поддона. Кроме видимых там еще дофига болтов в углублениях, добраться до которых было трудновато, так как мешается подрамник. Болтики опять же собираем в отдельный пакетик и надписываем.
откручиваем шланги кондиционера от передней части поддона.
откручиваем переднюю опору, которая также крепится на верхнем поддоне.
аккуратно вынимаем верхний поддон чуть вперед, и потом вниз. Привалочные поверхности рекомендую не царапать и не мять, т.к. потом в этих местах может подтекать масло.

Масляный насос находится в передней части двигателя, он как бы насажен на коленвал и приводится в движение непосредственно от него.

Мне необходимо было заменить прокладку масляного насоса и сальник коленвала, который находится также в корпусе масляного насоса. Для снятия масляного насоса нужно открутить центральный болт шкива коленвала и снять звездочку привода ГРМ (храповик). Как оказалось, открутить центральный болт это не такая уж тривиальная задача - он закручен моментом 200Нм, да еще и сажается на специальную пасту для фиксации резьбового соединения.

Во-первых нужно снимать как минимум вентиляторы обдува радиатора, а как максимум и сами радиатор(ы). Во-вторых нужен мощный вороток с насаженной трубой, который может и не влезть между радиатором и храповиком и тогда вам придется полностью снимать бампер и радиатор. Если снять радиатор, то откручивать конечно будет намного удобнее. Но мне повезло - мой вороток влез впритирку после снятия вентиляторов и нарастив его двумя удлиннителями я все-таки сорвал центральный болт. Конечно эту операцию надо делать вдвоем - один держит вороток, а другой насаживает трубу на вороток и откручивает.

После откручивания центрального болта все уже просто - снимаем звездочку, откручиваем и снимаем масляный насос.

Поршни снимаются без каких либо проблем. Нужна головка с внутренней “звездочкой” E10. Ей откручиваем крышки шатунов. Самое важное в этой процедуре это пометить все детали, так как поршни нужно ставить на свое место в том же положении как они и стояли. Поэтому нацарапайте на каждом поршне и на крышках шатунов номер цилиндра, а также пометьте как стоял поршень в цилиндре.

После откручивания крышки выталкиваем поршень вверх рукояткой молотка или любым другим длинным предметом, который есть под рукой.

Автодиагностика54

Система зажигания:
Напряжение питания катушки зажигания + балласт В: 12,0
Порядок работы цилиндров : 1-4-3-6-2-5

Свечи зажигания:
Свечи зажигания Оригинальное оборудование: 101905611G

Топливная система:
Давление подачи подкачивающего топливного насоса бар: 3,0-6,0
Давление подачи основного топливного насоса бар: 30-120

Сервисные проверки и регулировки:
Зазор в приводе клапанов - впуск мм: Гидравлический
Зазор в приводе клапанов - выпуск мм: Гидравлический
Давление конца такта сжатия (компрессия) бар: 10,0-14,0
Давление масла бар / об/мин: 1,5/2000

Масла и заправочные объемы:
Моторное масло - параметры
Вязкость моторного масла SAE: 0W-30, 0W-40 Качество моторного масла OEM: VW 502.00
или

Вязкость моторного масла SAE: 10W-40 Качество моторного масла OEM: VW 502.00
Двигатель с фильтром(ами) л: 6,5

Моменты затяжки:
Инструкции по затяжке болтов головки блока цилиндров :

Системы запуска и зарядки:
Аккумуляторная батарея V/RC(Ah): 12

Размеры тормозных дисков и барабанов:
Минимальная толщина диска для замены - вентилируемый Перед.: 309
Минимальная толщина диска
Суппорт FN3, 16" диски = 23 мм
Суппорт FNR, 16" диски = 28 мм
Суппорт FNR, 17" диски = 28 мм
Суппорт 2FNR, 18" диски = 34 мм
Минимальная толщина диска для замены - невентилируемый Задн.: 228
Минимальная толщина диска
Электрический стояночный тормоз:
16" диски = 10 мм
17" диски = 20 мм
Минимальная толщина колодки Перед.: 11 mm
Указанный размер включает толщину основы и самой накладки.
Минимальная толщина колодки Задн.: 8 mm
Указанный размер включает толщину основы и самой накладки.

Шпаргалка по устройству головы 1.8т AWT, AWM, AVJ, AUM и аналогичных.

Здесь просто приведу некоторые моменты и размеры именно по 1.8т 20 клапанов.

Вот общий вид с моментами. Обратите внимание что клапанная крышка тянется не сильно. Если перетянуть то прокладка будет потеть и течь.

Вот «взрыв» схема с моментами. Еще раз обращу внимание на моменты, тянуть как написано! Не надо перетягивать! Риск испортить!

А вот моменты коллекторов, впуск – выпуск.

Все разобрав проверяем продольное биение распредвалов. Для этого привинчиваем крайние крышки и промеряем. Без гидриков конечно.

Проверяем износ направляющих клапанов и косвенно сами клапана, стебли. Максимальное биение 0.8мм.

Так же проводим промер самих клапанов и седел. Вот размеры. К стати. при покупке БУ клапанов тоже не забывайте их промерить.

Если правили седла то надо промерить и вот этот размер. Глубину посадки клапана. ОБЯЗАТЕЛЬНО промерить!

Так же надо проверить плоскость головы и если ее уже шлифовали не однократно то и высоту.

При сборке надо обратить пристальное внимание на правильную установку распредвалов, все строго по меткам. Цепь ставится вот так. Обязательно считать кол-во звеньев! Должно быть ровно 16! Как на рисунке! Для сжатия фазорегулятора купите специальную приспособу, стоит копейки, но с ней так удобно 🙂

Крышки распредвалов тянутся с моментом 10Нм. Начинать с №2 и №4…

При сборке головы аккуратно обращайтесь с герметиком. Наносить только куда указанно и немного совсем. Сальники на распредвалы одевать строго! Через оправку, сальник сверху тоненько мазнуть герметиком.

На прокладку под фазорегулятором герметик наносить вот сюда, на заштрихованную область тонким слоем. На крышку сальников вот сюда…

При установке клапанной крышки герметик нанести вот на эти точки, на голову саму, немного. Сверху прокладку.

Клапанную крышку затягивать аккуратно с моментом 10Нм. Сначала гайки в середине а потом, оставшиеся, перекрестно от центра… Если перетянете то будет потеть…

Сама голова к блоку прикручивается следующем способом. Сначала от руки плотненько все болты в несколько проходов, потом с моментом в 40Нм далее два раза сделать доворот на 90 градусов. Порядок затяжки на рисунке.

Перед началом установки головы на блок надо выставить коленвал и голову метками в верх, что б клапана не погнуть 🙂 ОЧЕНЬ ВАЖНО!
К стати, перед первой заводкой провернуть колено за колесо или гайку на колене раз 10…

Так же надо проверить гидрокомпенсаторы. Сделать это можно вот так. Но все равно надо их перебрать и почистить изнутри. Как это сделать я писал.

А вот рисунок как правильно сальники ставить, некоторые почему то этот момент упускают 🙂

К стати, некоторые в падают в панику, если обнаруживают несколько тоненьких трещинок на голове в камере сгорания. Начинают срочно БУ голову искать. Боятся их не надо, надо просто замерить их, убедится что они безопасны, и спокойно дальше эксплуатировать голову. Вот что по поводу этого пишет заводской мануал…

Затяжка болтов динамометрическим ключом: таблицы, способы определения усилий

Чтобы увеличить прочность и срок эксплуатации резьбовых соединений, а также повысить их сопротивление различным внешним факторам необходимо правильно закрутить крепежные элементы, рассчитав усилие завинчивания. Каждое соединение имеет свою определенную степень затяжки в зависимости от посадочного места. Момент затяжки рассчитывается в зависимости от температурного режима, свойства материала и нагрузки, которая будет оказываться на резьбовое соединение.

К примеру, под воздействием температурных показателей металл начинает расширяться, а под воздействием вибрации на элемент оказывается дополнительная нагрузка. Соответственно, для минимизации воздействующих факторов, болты необходимо закручивать с расчетом правильного усилия. Предлагаем ознакомиться с таблицей силы затяжки болтов, а также методами и инструментами выполнения работ.

Что такое затяжное усилие и как его узнать?

Моментом затяжки называют показатель усилия, который необходимо приложить для резьбовых соединений в процессе их завинчивания. Если крепеж был закручен с прикладыванием небольшого усилия, чем это было нужно, то при воздействии различных механических факторов резьбовое соединение может не выдержать, теряется герметичность скрепленных деталей, что влечет за собой тяжелые последствия. Так же и при чрезмерном усилии, резьбовое соединение или скрепляемые детали могут попросту разрушиться, что приведет к срыву резьбы или появлению трещин в конструкционных элементах.

Каждый размер и класс прочности резьбовых соединений имеет определенный момент затяжки при работе с динамометрическим ключом, который указывается в специальной таблице. При этом обозначение класса прочности изделия располагается на его головке.

Маркировка и класс прочности деталей

Цифровое обозначение параметра прочности метрического болта указано на головке, и представлено в виде двух цифр через точку, к примеру: 4.6, 5.8 и так далее.

Предельная текучесть представляет собой максимальную нагрузку на конструкцию болта. Элементы, которые выполняются из нержавеющих видов стали, имеют обозначение непосредственно самого вида стали (А2, А4), и только после этого указывается предельная прочность.

К примеру, А2-50. Значение в подобной маркировке обозначает 1/10 прочностного предела углеродистой стали. При этом, изделия, для изготовления которых используется углеродистая сталь, имеют класс прочности – 2.

Обозначение прочности для дюймовых болтов отмечается насечками на его головке.

Обозначение класса прочности дюймовых болтов

В чем измеряется затяжное усилие?

Основная величина измерения усилия затяжки болтов – Паскаль (Па). Международная система «СИ» предполагает, что данной единицей измеряется как давление, так и механическое напряжение. Соответственно, Паскаль равен значению давления, которое вызывается силой равной одному Ньютону и равномерным образом распределяется на плоскости размером в 1 м2.

Чтобы понять как можно конвертировать одну единицу измерения в другую, посмотрим пример:

1 Паскаль = 1 Нютону/м2;
1 МПаскаль = 1 Ньютону/мм2;
1 Ньютон/мм2 = 10 кгс/см2.

Значения усилий затяжки для различных типов болтов (таблица)

Для более удобного и точного восприятия представлена таблица затяжки болтов динамометрическим ключом.

Резьба	Класс прочности, Нм								Головка, мм
Резьба	3.6	4.6	5.8	6.8	8.8	9.8	10.9	12.9	Головка, мм
М5	1.71	2.28	3.8	4.56	6.09	6.85	8.56	10.3	8
М6	2.94	3.92	6.54	7.85	10.5	11.8	14.7	17.7	10
М8	7.11	9.48	15.8	19	25.3	28.4	35.5	42.7	13
М10	14.3	19.1	31.8	38.1	50.8	57.2	71.5	85.8	17
М12	24.4	32.6	54.3	65.1	86.9	97.7	122	147	19
М14	39	52	86.6	104	139	156	195	234	22
М16	59.9	79.9	133	160	213	240	299	359	24
М18	82.5	110	183	220	293	330	413	495	27
М20	117	156	260	312	416	468	585	702	30
М22	158	211	352	422	563	634	792	950	32
М24	202	270	449	539	719	809	1011	1213	36

Также представим таблицу момента затяжки для дюймовых видов резьб по стандарту, который применяется в Соединенных Штатах.

Дюймы	Нм	Фунт
1/4	12±3	9±2
5/16	25±6	18±4.5
3/8	47±9	35±7
7/16	70±15	50±11
1/2	105±20	75±15
9/16	160±30	120±20
5/8	215±40	160±30
3/4	370±50	275±37
7/8	620±80	460±60

Значения усилий затяжки для ленточного хомута с червячным зажимом

Ниже приведенная таблица содержит ряд данных про первоначальную установку ленточных хомутов на новом шланге, а также про повторную затяжку уже обжатых шлангов.

Размер хомута	Нм	Фунт/Дюйм
16мм — 0,625 дюйма	7,5±0,5	65±5
13,5мм — 0,531 дюйма	4,5±0,5	40±5
8мм — 0,312 дюйма	0,9±0,2	8±2
Усилие затяжки для повторных стяжек
16мм	4,5±0,5	40±5
13,5мм	3,0±0,5	25±5
8мм	0,7±0,2	6±2

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Затяжное усилие и марка материала должны присутствовать на каждом изделии, способы расшифровки маркировки описаны выше.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

Точно знать значение необходимого затяжного усилия.
Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие . Его стоит использовать для выполнения контрольной протяжки.
У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

накидного или рожкового ключа;
пружинного кантера или весов, с пределом не менее 30 кг;
таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
Разделить единицу на наше полученное значение: 1/0,2 = 5.
Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться . Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Читайте также:
